اصول کارکرد ترموکوپل

ترموکوپل از اتصال دو فلز یا دو آلیاژ متفاوت در یک نقطه تشکیل می‌شود. این اتصال، در اثر تغییر دما، ولتاژی بسیار کوچک تولید می‌کند که با اندازه‌گیری آن می‌توان مقدار دمای محل اتصال را تعیین کرد. این اصل که «اثر سیبک» نام دارد، اساس کارکرد تمام انواع ترموکوپل صنعتی به شمار می‌رود. سادگی ساخت و قابلیت استفاده در محیط‌های سخت باعث شده است که ترموکوپل در مقایسه با سنسورهایی مانند RTD یا ترمیستور، گزینه‌ای اقتصادی و قابل اعتماد باشد.

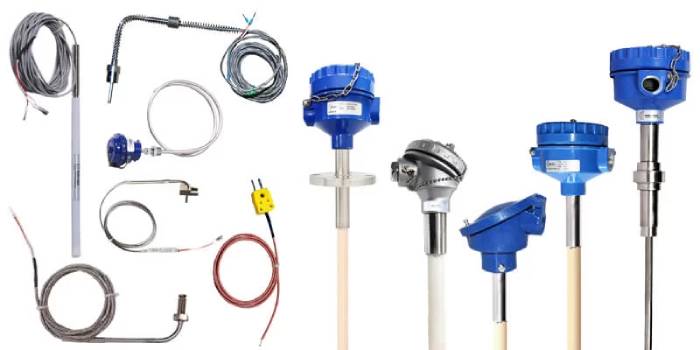

معرفی انواع ترموکوپل ها

ترموکوپل‌ها براساس جنس آلیاژهای به‌کاررفته دسته‌بندی می‌شوند. هر نوع، دامنه دمایی، دقت، مقاومت در برابر خوردگی و کاربرد خاص خود را دارد. در جدول زیر، مقایسه کلی برخی از مهم‌ترین انواع ترموکوپل‌ها آورده شده است:



جدول مقایسه رایج‌ترین انواع ترموکوپل

نوع ترموکوپل	آلیاژها	محدوده دمایی تقریبی	ویژگی‌های کلیدی	کاربردها
نوع K	نیکل–کروم / نیکل–آلومل	200- تا 1260°C	پایداری مناسب، قیمت اقتصادی	کوره‌ها، صنایع غذایی، تجهیزات آزمایشگاهی
نوع J	آهن / کنستانتان	40- تا 750°C	حساسیت بالا، قیمت مناسب	صنایع پلاستیک، تجهیزات گرمایشی
نوع T	مس / کنستانتان	200- تا 400°C	دقت بالا در دماهای پایین	صنایع دارویی، محیط‌های کرایوژنیک
نوع R و S	پلاتین–رودیوم	تا حدود 1600°C	بسیار مقاوم و دقیق	صنایع فولاد، صنایع شیمیایی، کوره‌های دما بالا
نوع N	نیکل–سیلیسیم / نیکل–سیلیسا	200- تا 1300°C	پایداری حرارتی بهتر از نوع K	صنایع انرژی و گاز



انواع ترموکوپل صنعتی و کاربردهای آن‌ها

در صنایع مختلف، انتخاب نوع ترموکوپل تنها به جنس آلیاژ محدود نمی‌شود؛ بلکه ساختار، پوشش محافظ، نوع غلاف، قطر سنسور و روش نصب نیز اهمیت دارد. در دسته‌بندی کلی، انواع ترموکوپل صنعتی را می‌توان به دو گروه اصلی تقسیم کرد:



1. ترموکوپل غلاف‌دار (Sheathed Thermocouple)

این نوع با روکش محافظ فلزی تولید می‌شود و در برابر ضربه، لرزش و خوردگی مقاوم است.

از مزایای آن می‌توان به موارد زیر اشاره کرد:

• پاسخ‌دهی سریع

• مناسب برای محیط‌های خورنده و پرفشار

• قابلیت استفاده در دماهای بسیار بالا



2. ترموکوپل با المنت باز (Exposed Junction)

در این نوع، اتصال سرد و گرم بدون پوشش محافظ در معرض محیط قرار دارد.

ویژگی‌ها:

• سرعت پاسخ فوق‌العاده بالا

• مناسب برای کاربردهایی که دقت و واکنش سریع موردنیاز است

• محدودیت در شرایط خورنده

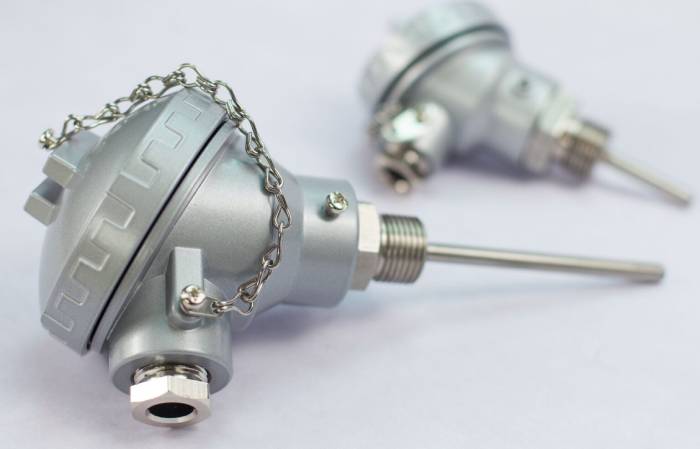

نکات مهم در خرید ترموکوپل







هنگام انتخاب و خرید ترموکوپل مناسب، تنها توجه به نوع ترموکوپل کافی نیست. عوامل دیگری وجود دارند که کیفیت عملکرد و طول عمر آن را تحت تأثیر قرار می‌دهند. برخی از مهم‌ترین این معیارها عبارت‌اند از:



• محدوده دمای کاری

هر نوع ترموکوپل، بازه مشخصی دارد. برای مثال ترموکوپل‌های پلاتینی (R و S) برای دماهای بالاتر و ترموکوپل T برای دماهای بسیار پایین مناسب است.



• محیط کاری

شرایط محیطی از جمله رطوبت، مواد خورنده، فشار، لرزش و نوع سیال باید بررسی شود.



• جنس غلاف و قطر ترموکوپل

غلظت‌های ضخیم‌تر دوام بیشتری دارند اما پاسخ‌دهی کندتری داشته و برای مکان‌هایی که واکنش سریع لازم است مناسب نیستند.



• نیاز به دقت و پایداری

صنایعی مانند دارویی یا آزمایشگاهی نیاز به دقت بالاتری دارند، در حالی که در کوره‌های صنعتی پایداری و مقاومت اهمیت بیشتری دارد.



آشنایی با ترموکوپل k

یکی از پرکاربردترین انواع سنسورها، ترموکوپل k است. دلیل محبوبیت این نوع موارد زیر است:

• محدوده دمایی گسترده

• قیمت مناسب نسبت به انواع پلاتینی

• مقاومت خوب در برابر محیط‌های اکسیدکننده

• طول عمر قابل قبول

به همین دلیل در بسیاری از سیستم‌های حرارتی، کوره‌ها، تجهیزات صنعتی و حتی دستگاه‌های اندازه‌گیری پرتابل مورد استفاده قرار می‌گیرد. در واقع اگر به دنبال یک ترموکوپل همه‌کاره باشید، نوع K معمولاً از گزینه‌های اصلی به شمار می‌رود.



چگونه بهترین نوع ترموکوپل را انتخاب کنیم؟

برای انتخاب مناسب‌ترین گزینه، باید مجموعه‌ای از عوامل را با هم در نظر گرفت. در ادامه یک راهنمای خلاصه ارائه شده است:

• اگر با دمای بسیار بالا سروکار دارید → ترموکوپل R یا S مناسب است.

• اگر نیاز به قیمت اقتصادی و کاربری عمومی دارید → ترموکوپل K بهترین گزینه محسوب می‌شود.

• برای دمای پایین با دقت بالا → ترموکوپل T پیشنهاد می‌شود.

• در کاربردهای نیازمند پایداری حرارتی بالا و شرایط سخت → ترموکوپل N انتخابی منطقی است.

• در محیط‌های محدود با حجم کم یا نیاز به پاسخ سریع → از نوع المنت باز استفاده کنید.



جمع‌بندی

ترموکوپل‌ها به دلیل تنوع بالا، هزینه مناسب و قابلیت استفاده در محیط‌های سخت صنعت، یکی از مهم‌ترین سنسورهای اندازه‌گیری دما در جهان به شمار می‌روند. شناخت دقیق انواع ترموکوپل و تفاوت‌های فنی آن‌ها در انتخاب صحیح ابزار نقش اساسی دارد. در این مقاله ضمن معرفی کاربردها، ویژگی‌ها و معیارهای انتخاب، تلاش شد محتوایی جامع و کاربردی ارائه شود تا انتخاب نهایی با اطمینان بیشتری انجام گیرد.
