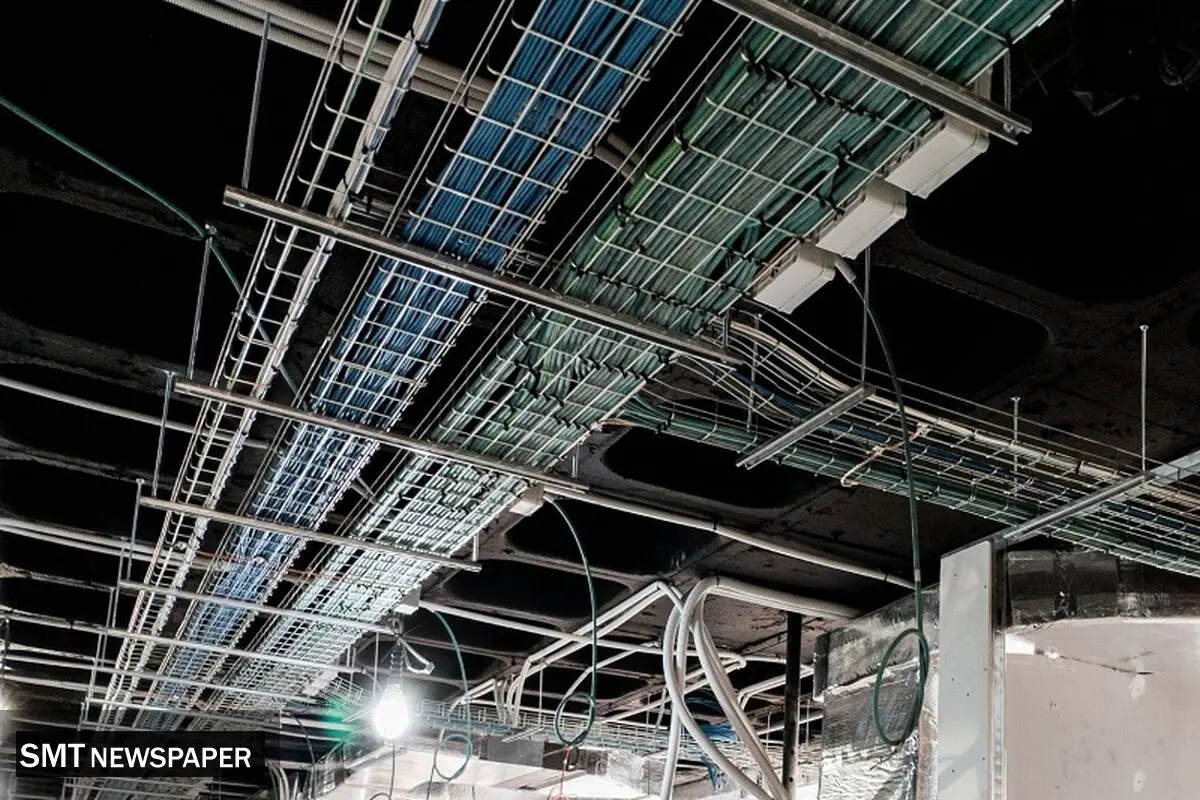

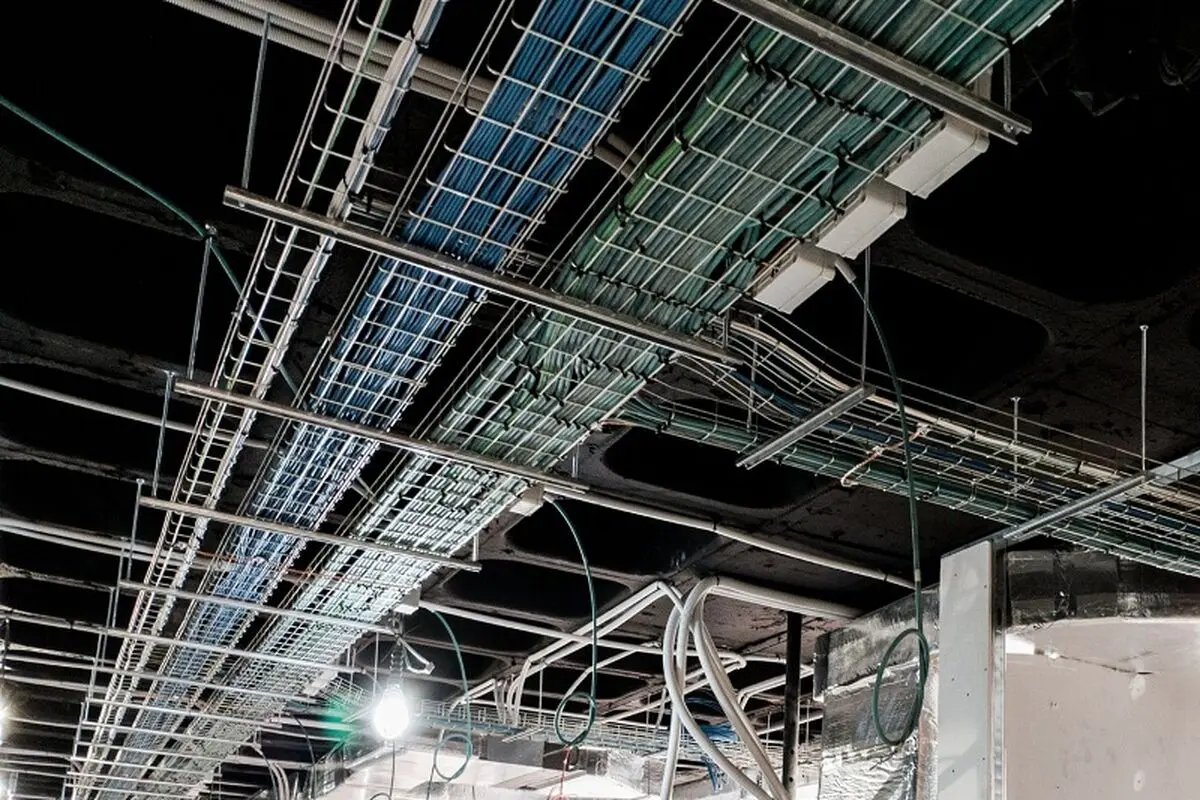

چرا انتخاب سینی کابل مناسب در پروژه‌های صنعتی مهم است؟
در یک پروژه صنعتی، مسیر کابل فقط چند شاخه فلزی برای عبور سیم‌ها نیست. کابل‌ها ممکن است از کنار تجهیزات گرم، محیط‌های مرطوب، مواد خورنده یا مسیرهای پرتردد عبور کنند و سال‌ها در همان موقعیت باقی بمانند. اگر سینی کابل از ابتدا متناسب با این شرایط انتخاب نشود، هزینه‌ای که امروز برای خرید کمتر می‌پردازید، ممکن است بعداً در تعمیر، تعویض یا توقف بخشی از تأسیسات جبران شود.
پس اگر مسئول خرید، طراحی یا اجرای یک پروژه صنعتی هستید، انتخاب را از قیمت هر محصول شروع نکنید. اول ببینید مسیر شما چه باری دارد، کجا نصب می‌شود و در سال‌های آینده چه شرایطی خواهد داشت. در ادامه جزئیات بیشتر این انتخاب و استاندارد سینی کابل را در اختیارتان می‌گذاریم.
چرا مدیریت مسیر کابل در پروژه‌های صنعتی اهمیت دارد؟
کابل‌کشی صنعتی معمولاً حجم و تنوع بیشتری نسبت به یک ساختمان معمولی دارد. کابل‌های قدرت، کنترل، ابزار دقیق و ارتباطی ممکن است در مسیرهای نزدیک به هم حرکت کنند و هرکدام هم نیازهای متفاوتی داشته باشند. یک مسیر شلوغ و نامنظم، کار تعمیرکار را سخت‌تر می‌کند و بررسی کابل‌ها را زمان‌برتر خواهد کرد.
چند نکته در این بخش مهم است:
- نظم مسیر: سینی و نردبان کابل کابل‌ها را در یک مسیر مشخص نگه می‌دارند و دسترسی به آن‌ها را برای تعمیر یا توسعه بعدی ساده‌تر می‌کنند.
- تفکیک مسیرها: در طراحی پروژه‌های صنعتی، نوع کابل و کاربرد آن را کنار مسیر عبور قرار دهید. محل نصب سینی، نحوه چیدمان و فاصله مسیرها باید با طراحی تأسیسات سازگار باشد.
- دسترسی برای تعمیرات: مسیر کابل قرار نیست بعد از نصب فراموش شود. اگر چند سال بعد نیاز به تعویض یک کابل داشته باشید، ساختار مناسب می‌تواند زمان عملیات را کمتر کند.
- توسعه آینده: اگر احتمال اضافه شدن تجهیزات یا کابل‌های جدید وجود دارد، ظرفیت مسیر را فقط برای وضعیت امروز محاسبه نکنید.
سینی کابل و نردبان کابل چه نقشی در ایمنی دارند؟
ایمنی در مسیر کابل‌کشی فقط به خود کابل مربوط نیست. وزن کابل‌ها، نحوه قرارگیری آن‌ها و استحکام سیستم نگهدارنده هم باید در طراحی دیده شود. برخی از دلایلی که نشان دهنده نقش سینی کابل و نردبان کابل در ایمنی هستند، به این شرح می‌باشند:
- نگهداری مطمئن کابل‌ها: سینی یا نردبان باید بتواند وزن کابل‌ها و بارهای پیش‌بینی‌شده را در دهانه مشخص تحمل کند. ظرفیت را از جدول بار سازنده و شرایط نصب همان محصول بررسی کنید.
- کاهش آسیب مکانیکی: مسیر مناسب، کابل‌ها را از رفت‌وآمد تجهیزات و تماس‌های ناخواسته دور نگه می‌دارد. انتخاب درپوش هم در بعضی محیط‌ها می‌تواند حفاظت بیشتری ایجاد کند.
- دسترسی بهتر: ساختار باز نردبان برای مشاهده و دسترسی به کابل‌ها مناسب است. سینی هم بسته به طراحی خود، مسیر مرتب و قابل دسترسی ایجاد می‌کند.
- ایمنی هنگام اجرا: فقط خود سینی را بررسی نکنید. براکت، ساپورت، پیچ و مهره و سایر اتصالات سینی کابل هم باید با بار و محل نصب سازگار باشند.
تفاوت کاربرد سینی کابل و نردبان کابل در صنعت
اینجا یک تصور رایج را کنار بگذاریم: نردبان کابل لزوماً برای پروژه‌های سنگین و سینی کابل فقط برای پروژه‌های سبک نیست. هر دو سیستم در مدل‌ها و ظرفیت‌های مختلف تولید می‌شوند و انتخاب باید از مشخصات مسیر شروع شود. تفاوت کاربرد سینی کابل و نردبان کابل در صنعت را می‌توانیم در جدول زیر خلاصه کنیم.
|
شرایط پروژه |
انتخاب مناسب‌تر |
دلیل اصلی |
|
مسیر مرتب با کابل‌های متنوع |
سینی کابل |
کف پیوسته و نظم بیشتر کابل‌ها |
|
کابل‌های قدرت با حجم بالا |
نردبان کابل |
ساختار باز و دسترسی مناسب |
|
مسیرهای طولانی صنعتی |
نردبان یا سینی مناسب |
وابسته به بار، دهانه و طراحی |
|
محیط نیازمند حفاظت بیشتر کابل |
سینی کابل |
امکان استفاده از مدل‌های درپوش‌دار |
|
مسیر با نیاز به تهویه بیشتر |
نردبان کابل |
ساختار بازتر |
|
مسیرهای کنترل و تأسیسات متراکم |
سینی کابل |
چیدمان منظم و دسترسی مناسب |
پس اگر کابل‌های زیادی دارید و دسترسی مکرر به آن‌ها برایتان مهم است، نردبان می‌تواند انتخاب جذابی باشد. در مسیرهایی که مرتب بودن کابل‌ها و حفاظت فیزیکی بیشتر اولویت دارد، سینی انتخاب مناسب‌تری خواهد بود.
انتخاب جنس و پوشش مناسب برای محیط‌های صنعتی
محیط نصب را جدی بگیرید. یک سینی که در اتاق برق خشک سال‌ها عملکرد خوبی دارد، لزوماً انتخاب مناسبی برای فضای باز، محیط مرطوب یا محل دارای عوامل خورنده نیست.
برای انتخاب جنس و پوشش در خرید سینی کابل مناسب پروژه، این موارد را کنار هم بگذارید:
- محیط خشک و داخلی: فولاد گالوانیزه در بسیاری از پروژه‌ها انتخاب رایجی است و می‌تواند نیازهای معمول مسیرهای داخلی را پوشش دهد.
- رطوبت و فضای باز: در این شرایط نوع پوشش و سطح حفاظت در برابر خوردگی اهمیت بیشتری پیدا می‌کند. گالوانیزه گرم در بسیاری از کاربردهای بیرونی و صنعتی مورد توجه قرار می‌گیرد.
- محیط‌های خورنده: اگر مسیر در معرض مواد شیمیایی یا شرایط خورنده قرار دارد، انتخاب پوشش یا متریال باید با شرایط محیطی پروژه تطبیق داده شود. در بعضی پروژه‌ها استیل گزینه مناسب‌تری خواهد بود.
- کاهش وزن مسیر: آلومینیوم وزن کمتری نسبت به بسیاری از ساختارهای فولادی دارد و در پروژه‌هایی که وزن سیستم یا سهولت حمل اهمیت دارد، می‌تواند مطرح باشد.
ضخامت و تحمل بار چه اهمیتی دارند؟
یک سینی ضخیم‌تر لزوماً برای هر پروژه انتخاب بهتری نیست. آنچه باید بررسی کنید، تناسب ضخامت و ساختار محصول با عرض سینی، وزن کابل‌ها، طول دهانه بین تکیه‌گاه‌ها و شرایط نصب است.
برای انتخاب دقیق‌تر، این اطلاعات را قبل از خرید آماده کنید:
- وزن تقریبی کابل‌ها در هر متر
- وزن خود سینی یا نردبان
- عرض و ارتفاع مسیر
- طول دهانه بین ساپورت‌ها
- تعداد و نوع کابل‌ها
- محل نصب افقی یا عمودی
- بارهای احتمالی دیگر در مسیر
- شرایط محیطی محل نصب
NEMA VE-1 هم الزامات مربوط به ساخت، آزمون و عملکرد سیستم‌های سینی کابل فلزی را پوشش می‌دهد و تأکید دارد که عواملی مانند شرایط محیط، طراحی، انتخاب محصول، روش نصب و نگهداری در عملکرد ایمن سیستم دخالت دارند.
آیا محصول ارزان‌تر الزاماً انتخاب اقتصادی‌تری است؟
قیمت پایین‌تر در فاکتور خرید، فقط یک بخش ماجراست. فرض کنید دو محصول از نظر ظاهر شبیه هم هستند، اما یکی ضخامت، پوشش یا ظرفیت بار متفاوتی دارد. اگر مدل ارزان‌تر برای بار مسیر مناسب نباشد، هزینه تعویض، نیروی اجرا و اختلال در پروژه خیلی بیشتر از اختلاف قیمت اولیه خواهد شد.
برای مقایسه، این موارد را کنار قیمت بگذارید:
- ظرفیت بار در دهانه موردنظر
- ضخامت ورق
- نوع و کیفیت پوشش
- جنس محصول
- کیفیت خم‌کاری و ساخت
- نوع اتصالات
- تعداد ساپورت موردنیاز
- امکان تأمین قطعات در آینده
- خدمات و مستندات فنی سازنده
به زبان ساده، محصول اقتصادی همان محصول ارزان نیست. محصول اقتصادی مدلی است که هزینه خرید، نصب، نگهداری و احتمال تعویض آن در طول پروژه منطقی باشد.
چگونه هزینه‌های خرید و نگهداری را مدیریت کنیم؟
اگر می‌خواهید هزینه پروژه را پایین نگه دارید، لازم نیست حتماً سراغ ارزان‌ترین محصول بروید. بخش مهمی از صرفه‌جویی از طراحی درست مسیر شروع می‌شود و بهتر است موارد زیر را در نظر بگیرید:
- مشخصات مسیر را قبل از سفارش نهایی کنید: عرض، طول، بار و محل نصب مشخص باشد تا تعداد شاخه‌ها و تجهیزات اضافی کمتر شود.
- از اطلاعات سازنده استفاده کنید: انتخاب دهانه و فاصله ساپورت بدون توجه به ظرفیت اعلام‌شده محصول، می‌تواند هزینه‌های بعدی ایجاد کند.
- شرایط محیطی را از ابتدا لحاظ کنید: اگر محیط خورنده است، صرفه‌جویی روی پوشش می‌تواند تصمیم پرهزینه‌ای باشد.
- خرید را یکپارچه انجام دهید: در نهایت برای پروژه‌های بزرگ، هماهنگ کردن سینی، نردبان، ساپورت و تجهیزات نصب از یک مجموعه مشخص می‌تواند کنترل ابعاد و سازگاری قطعات را ساده‌تر کند.
