زمانی که شفت دستگاه شما صرفاً تحت فشار شعاعی (عمود بر محور) است، بلبرینگ‌های شیار عمیق به خوبی کار می‌کنند و راندمان بالایی دارند. اما چالش و بحران از جایی شروع می‌شود که ماشین‌آلات تحت فشارهای سنگین و همزمانِ «شعاعی و محوری» (بارهای ترکیبی) قرار می‌گیرند. در این شرایط، بلبرینگ‌های معمولی به دلیل توزیع نامناسب نیرو، خیلی زود داغ کرده، ساچمه‌هایشان تغییر شکل داده و در نهایت متلاشی می‌شوند.اینجاست که بلبرینگ تماس زاویه ای (Angular Contact Ball Bearing) به عنوان ناجی بلامنازع گیربکس‌های صنعتی، پمپ‌های فشار قوی، کمپرسورها و اسپیندل‌های دور بالا وارد میدان می‌شود.

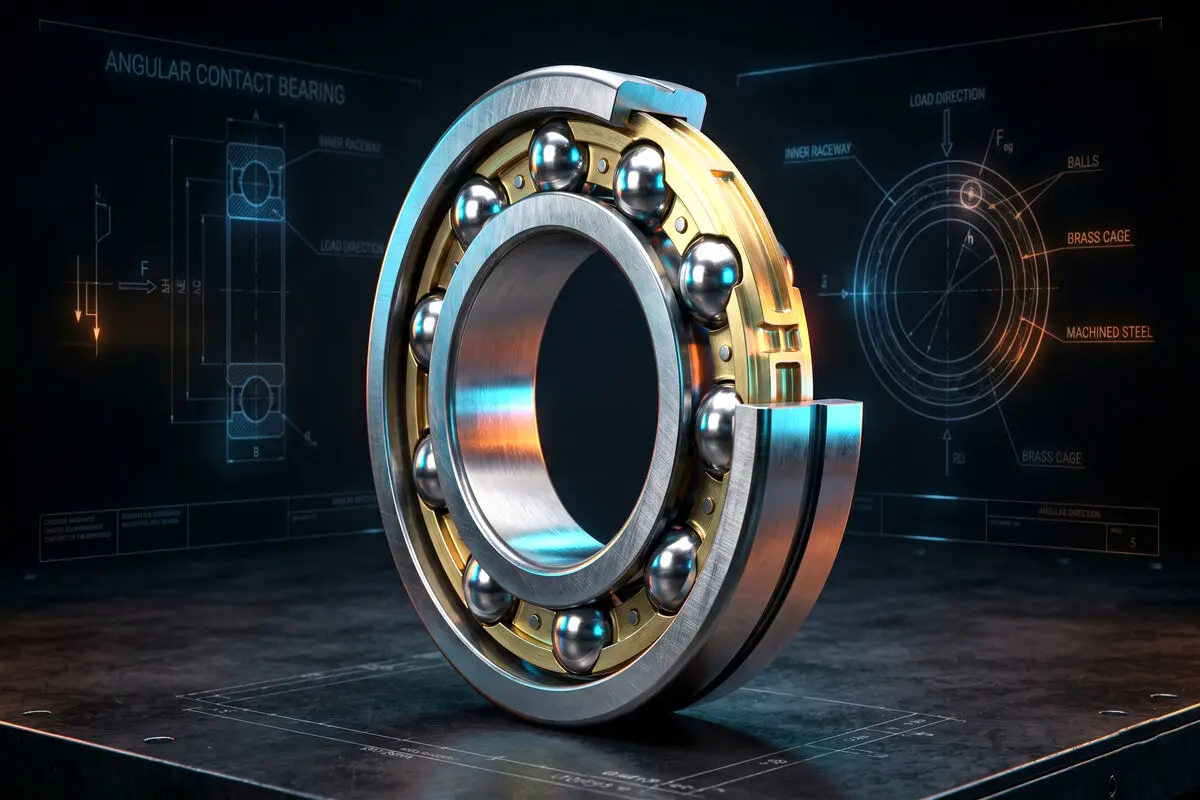

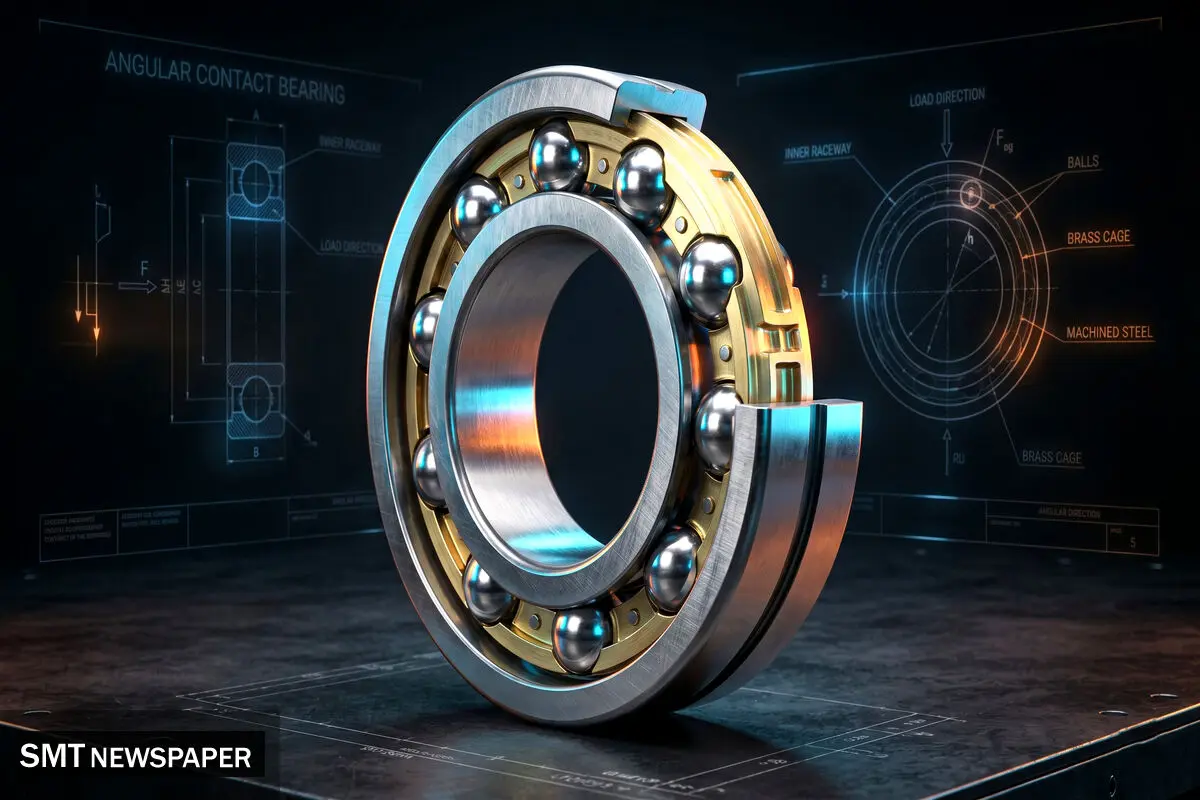

بلبرینگ تماس زاویه ای چیست و چگونه کار می‌کند؟

تفاوت اصلی و شاهکار مهندسی در بلبرینگ تماس زاویه‌ای، به هندسه حلقه‌های داخلی و خارجی (Rings) آن بازمی‌گردد. در این بیرینگ‌ها، مسیر غلتش (Raceway) به گونه‌ای ماشین‌کاری شده است که در امتداد محور بلبرینگ، زاویه‌ای مشخص بین ساچمه و رینگ‌ها ایجاد می‌کند. این ویژگی که به آن «زاویه تماس» (Contact Angle) می‌گویند، باعث می‌شود نیروهای وارد بر قطعه از یک مسیر مورب عبور کرده و به طور ایمن به هوزینگ منتقل شوند.

قانون طلایی در طراحی این قطعات بسیار ساده است: هرچه زاویه تماس بزرگتر باشد، قدرت تحمل بار محوری قطعه افزایش می‌یابد، اما از حداکثر سرعت چرخش (RPM) مجاز آن کاسته می‌شود.

انواع بلبرینگ تماس زاویه ای

بسته به محدودیت فضای هوزینگ و میزان بارهای وارده، مهندسان طراح یکی از سه مدل اصلی زیر را انتخاب می‌کنند:

• بلبرینگ تماس زاویه‌ای تک‌ردیفه: این مدل می‌تواند بارهای محوری را فقط در یک جهت تحمل کند. به همین دلیل، در ماشین‌آلات صنعتی تقریباً همیشه به صورت جفت (دوتایی) روی شفت نصب می‌شوند تا نیروهای متقابل را خنثی کنند.

• بلبرینگ تماس زاویه‌ای دو ردیفه: ساختار این قطعه شبیه به دو بلبرینگ تک‌ردیفه است که پشت به پشت هم قرار گرفته‌اند، با این تفاوت که فضای بسیار کمتری در راستای شفت اشغال می‌کنند. این مدل برای تحمل بارهای محوری سنگینِ دوطرفه در گیربکس‌ها و پمپ‌های صنعتی ایده‌آل است.

• بلبرینگ با چهار نقطه تماس: یک طراحی هوشمندانه برای فضاهای بسیار محدود! این بلبرینگ‌ها به دلیل دو تکه بودن رینگ داخلی یا خارجی، می‌توانند بارهای محوری را از هر دو جهت مهار کنند و جایگزین مناسب و فشرده‌ای برای چیدمان‌های جفتی هستند.

نصب بلبرینگ تماس زاویه‌ ای

همان‌طور که اشاره شد، مدل‌های تک‌ردیفه برای عملکرد صحیح باید به صورت جفت نصب شوند. نحوه آرایش این بلبرینگ‌ها کنار یکدیگر، صلبیت و رفتار کل سیستم را تغییر می‌دهد: ۱. چیدمان پشت به پشت (Back-to-Back / DB): در این حالت، خطوط بار از یکدیگر دور می‌شوند. این آرایش بالاترین صلبیت را دارد و برای شفت‌هایی که لنگرهای خمشی شدیدی را تحمل می‌کنند (مانند چرخ‌دنده‌های مخروطی) بی‌نظیر است. ۲. چیدمان رو در رو (Face-to-Face / DF): در این حالت، خطوط بار به سمت یکدیگر همگرا می‌شوند. اگر شفت دستگاه شما به دلیل حرارت مستعد انبساط یا ناهم‌راستایی جزئی است، این آرایش انعطاف‌پذیری بهتری نشان می‌دهد. ۳. چیدمان پشت سر هم (Tandem / DT): زمانی که بار محوری در یک جهت آن‌قدر زیاد است که یک بلبرینگ به تنهایی تحمل آن را ندارد، قطعات را هم‌جهت نصب می‌کنند تا بار به طور مساوی بین آن‌ها تقسیم شود.

انواع جنس قفسه (Cage)

یکی از نکات حیاتی در هنگام خرید این بلبرینگ‌ها، توجه به متریال قفسه نگهدارنده ساچمه‌هاست:

• قفسه پلی‌آمید (فیبری): وزن سبک و اصطکاک بسیار پایینی دارد. برای سرعت‌های بالا عالی است اما در دماهای بالای ۱۲۰ درجه سانتی‌گراد ذوب می‌شود.

• قفسه برنجی ماشین‌کاری شده (پسوند M): مقاومت فوق‌العاده‌ای در برابر شوک، لرزش و ارتعاشات سنگین دارد. این قفسه‌ها معمولاً در کمپرسورهای بزرگ و صنایع سنگین استفاده می‌شوند.

• قفسه فولادی: استحکام بالا و مقاومت حرارتی خوبی دارد و معمولاً در کاربردهای عمومی‌تر استفاده می‌شود.

راهنمای پسوندها (Suffixes) در زمان استعلام قیمت

برای اینکه یک بلبرینگ تماس زاویه ای دقیق و متناسب با دستگاه خود بخرید، باید به حروفی که بعد از شماره فنی قطعه در کاتالوگ می‌آیند دقت کنید. این حروف نشان‌دهنده میزان زاویه تماس هستند:

• پسوند C (زاویه ۱۵ درجه): کمترین اصطکاک ممکن را ایجاد می‌کند و منحصراً برای سرعت‌های فوق‌سریع در اسپیندل دستگاه‌های CNC استفاده می‌شود.

• پسوند A (زاویه ۳۰ درجه): یک تعادل عالی میان تحمل بار و سرعت چرخش ایجاد می‌کند.

• پسوند B (زاویه ۴۰ درجه): این مدل بالاترین قدرت را برای مهار بارهای محوری سنگین دارد و معمولاً در پمپ‌های سانتریفیوژ به کار می‌رود.

بهترین برندهای بازار برای خرید بلبرینگ تماس زاویه ای

در صنایعی که محورها با سرعت‌های بالای ۱۰ تا ۲۰ هزار دور بر دقیقه می‌چرخند، استفاده از قطعات متفرقه به معنای فاجعه است. برای ماشین‌آلات حساس، برندهای اروپایی نظیر SKF (سوئد) و FAG (آلمان) با تلرانس‌های ماشین‌کاری فوق‌دقیق، حرف اول را می‌زنند. در صورتی که به دنبال ترکیبی از کیفیت عالی و قیمت اقتصادی‌تر هستید، غول‌های ژاپنی مانند KOYO، NACHI، NSK و NTN بهترین گزینه‌های موجود در بازار ایران محسوب می‌شوند.

مجموعه هایپر صنعت بلبرینگ، یکی از معتبرترین و تخصصی‌ترین مراجع تامین تجهیزات دوار و سیستم‌های انتقال قدرت در ایران است که با هدف حذف واسطه‌ها و ارائه محصولات اورجینال پایه‌گذاری شده است. این مجموعه با واردات و تامین مستقیم برترین برندهای جهانی نظیر SKF، FAG، KOYO و NSK، نیاز کارخانجات، معادن و صنایع سنگین را به انواع بلبرینگ، رولبرینگ، یاتاقان و ملزومات صنعتی به طور کامل برطرف می‌سازد.

سوالات متداول (FAQ)

۱. تفاوت اصلی بلبرینگ تماس زاویه‌ای با بلبرینگ شیار عمیق چیست؟ بلبرینگ شیار عمیق عمدتاً برای تحمل بارهای شعاعی طراحی شده است، در حالی که بلبرینگ تماس زاویه‌ای به دلیل طراحی مورب مسیر غلتش (زاویه تماس)، به طور تخصصی برای تحمل بارهای سنگینِ ترکیبی (شعاعی و محوری به صورت همزمان) ساخته شده است.

۲. آیا می‌توان از بلبرینگ تماس زاویه‌ای تک‌ردیفه به تنهایی استفاده کرد؟ خیر. از آنجایی که این نوع بلبرینگ بار محوری را فقط در یک جهت تحمل می‌کند، اعمال بار شعاعی به آن باعث ایجاد یک نیروی محوری داخلی می‌شود. به همین دلیل، قطعات تک‌ردیفه همواره باید به صورت جفت (رو در رو، پشت به پشت یا پشت سر هم) روی شفت نصب شوند.

۳. بهترین برند بلبرینگ تماس زاویه‌ای برای اسپیندل دستگاه CNC چیست؟ برای اسپیندل‌های CNC که نیازمند دقت میکرونی و سرعت‌های فوق‌العاده بالا هستند، برندهای SKF و FAG با بلبرینگ‌های دارای پسوند C (زاویه ۱۵ درجه) و قفسه‌های پلی‌آمید (فیبری) بهترین و استانداردترین انتخاب محسوب می‌شوند.

۴. منظور از پسوندهای A، B و C در این بلبرینگ‌ها چیست؟ این حروف نشان‌دهنده میزان زاویه تماس هستند. پسوند C به معنای زاویه ۱۵ درجه (مناسب سرعت بالا)، پسوند A زاویه ۳۰ درجه، و پسوند B نمایانگر زاویه ۴۰ درجه است که بالاترین قدرت را برای تحمل بار محوری سنگین دارد.

۵. علائم خرابی بلبرینگ تماس زاویه‌ای چیست؟ افزایش غیرطبیعی دمای هوزینگ، ایجاد صدای زوزه یا سوت کشیدن در دورهای بالا، و همچنین لرزش غیرعادی شفت از مهم‌ترین علائم پایان یافتن عمر مفید این قطعات هستند.
