امروزه تقریباً تمام تجهیزات الکترونیکی، از گوشی‌های هوشمند و تجهیزات پزشکی گرفته تا سیستم‌های صنعتی، خودروها و لوازم خانگی، بر پایه بردهای الکترونیکی ساخته می‌شوند. با این حال، یک برد مدار چاپی خام به‌تنهایی هیچ عملکردی ندارد و زمانی به یک مدار عملیاتی تبدیل می‌شود که قطعات الکترونیکی با دقت روی آن نصب و لحیم شوند. این فرآیند با نام مونتاژ برد الکترونیکی یا مونتاژ PCB شناخته می‌شود و یکی از مهم‌ترین مراحل تولید محصولات الکترونیکی به شمار می‌رود.

کیفیت مونتاژ برد الکترونیکی تأثیر مستقیمی بر عملکرد، پایداری، طول عمر و حتی ایمنی محصول دارد. به همین دلیل، تولیدکنندگان حرفه‌ای علاوه بر طراحی مناسب مدار و انتخاب قطعات استاندارد، به کیفیت فرآیند مونتاژ نیز توجه ویژه‌ای دارند. در این مقاله با مفهوم مونتاژ PCB(PCBA)، تفاوت آن با PCB و نقش آن در تولید تجهیزات الکترونیکی آشنا می‌شویم.

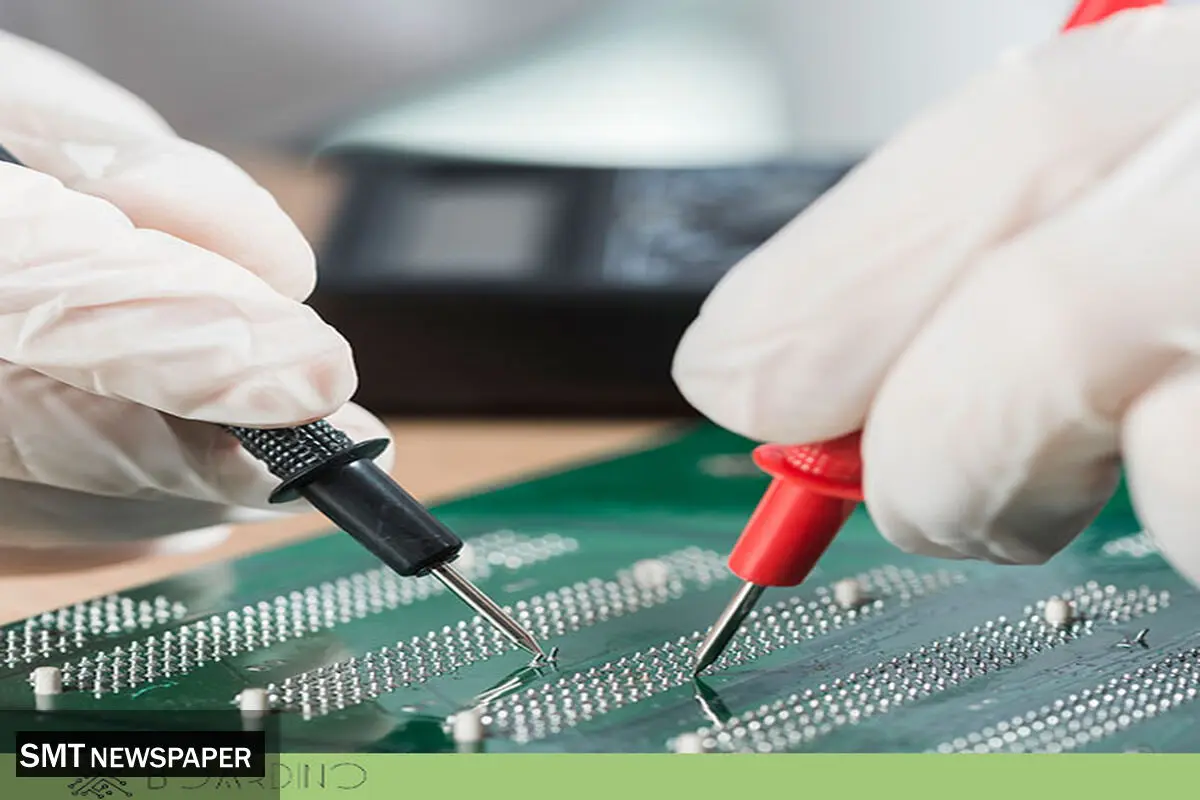

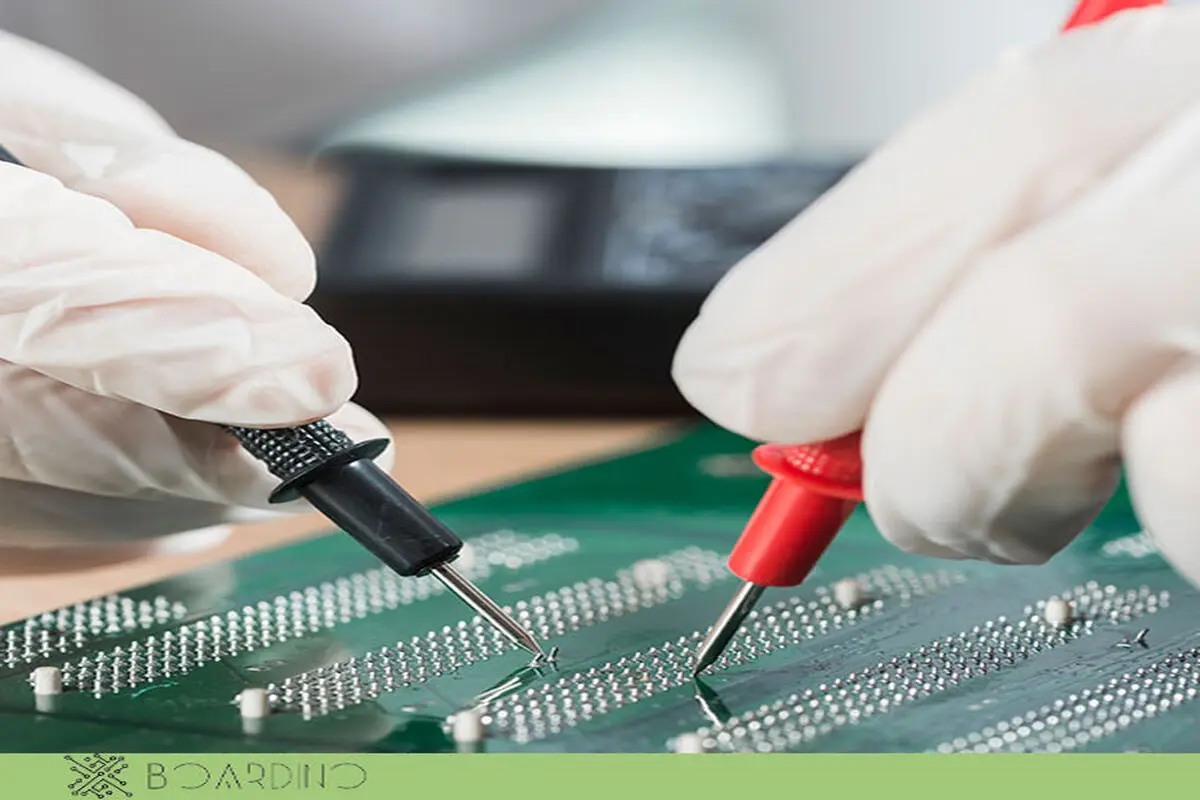

مونتاژ پی سی بی (PCB) چیست؟

مونتاژ PCB یا (PCBA-Printed Circuit Board Assembly)، فرآیندی است که طی آن قطعات الکترونیکی مانند مقاومت، خازن، آی‌سی، ترانزیستور و کانکتورها مطابق نقشه طراحی روی برد مدار چاپی نصب و لحیم می‌شوند تا یک برد خام به محصولی آماده بهره‌برداری تبدیل شود.

این فرآیند تنها به نصب قطعات محدود نیست و مراحلی مانند بررسی فایل‌های طراحی، چاپ خمیر قلع، مونتاژ SMD، مونتاژ DIP، لحیم‌کاری، بازرسی نهایی و تست عملکرد را نیز شامل می‌شود. اجرای صحیح هر یک از این مراحل نقش مهمی در کاهش خطاهای تولید و افزایش قابلیت اطمینان مدار دارد.

امروزه بیشتر خطوط تولید از تجهیزات اتوماتیک مانند دستگاه Pick & Place، کوره Reflow، Wave Solder و سیستم‌های بازرسی نوری (AOI) استفاده می‌کنند تا سرعت، دقت و کیفیت مونتاژ افزایش یابد. استفاده از این تجهیزات باعث می‌شود بردها با حداقل خطا و حداکثر یکنواختی تولید شوند؛ موضوعی که در تولید انبوه اهمیت ویژه‌ای دارد.

به همین دلیل، شرکت‌های ارائه‌دهنده خدمات مونتاژ PCB علاوه بر تجهیزات مناسب، از فرآیندهای کنترل کیفیت و تست‌های عملکردی نیز استفاده می‌کنند تا محصول نهایی مطابق استانداردهای فنی تحویل داده شود. اگر قصد تولید یک محصول الکترونیکی را دارید، آشنایی با فرآیند مونتاژ برد الکترونیکی به شما کمک می‌کند تصمیم دقیق‌تری در انتخاب روش تولید و مجموعه مجری پروژه بگیرید.

تفاوت PCB و مونتاژ  PCB

یکی از رایج‌ترین اشتباهات، یکسان دانستن PCB و مونتاژ PCB است؛ در حالی که این دو مفهوم مراحل متفاوتی از تولید یک برد الکترونیکی را توصیف می‌کنند.

PCB (Printed Circuit Board) همان برد مدار چاپی خام است که مسیرهای مسی، سوراخ‌ها و لایه‌های مختلف روی آن ایجاد شده‌اند، اما هنوز هیچ قطعه‌ای روی آن نصب نشده است. در این وضعیت، برد تنها نقش بستر اتصال قطعات را دارد و به‌تنهایی قادر به انجام هیچ عملکرد الکترونیکی نیست.

در مقابل، مونتاژ PCB یا PCBA  مرحله‌ای است که طی آن تمامی قطعات روی برد نصب، لحیم و تست می‌شوند تا مدار آماده استفاده شود. بسته به نوع پروژه، این کار می‌تواند با فناوری مونتاژ SMD، مونتاژ DIP یا ترکیبی از هر دو انجام شود.

به بیان ساده، PCB  یک برد خام است، اما PCBA یک برد کامل و آماده کار محسوب می‌شود. بنابراین هنگام سفارش تولید، باید مشخص شود که تنها به چاپ برد نیاز دارید یا به خدمات مونتاژ PCB  و تحویل یک برد الکترونیکی آماده نصب در محصول نهایی. این موضوع علاوه بر کاهش خطا در فرآیند تولید، باعث صرفه‌جویی در زمان و هزینه پروژه نیز خواهد شد.

مراحل مونتاژ  PCB

پس از آماده شدن برد مدار چاپی، فرآیند مونتاژ PCB آغاز می‌شود. در این مرحله، برد خام به یک مجموعه الکترونیکی کامل تبدیل می‌شود که قابلیت انجام وظایف موردنظر را دارد. اگرچه جزئیات تولید در پروژه‌های مختلف متفاوت است، اما اغلب خدمات مونتاژ PCB شامل مراحل زیر هستند.

نخست، فایل‌های طراحی شامل Gerber، BOM و Pick & Place بررسی می‌شوند تا از صحت اطلاعات و امکان تولید برد اطمینان حاصل شود. سپس در بردهایی که از فناوری مونتاژ SMD استفاده می‌کنند، خمیر قلع توسط شابلون روی پدهای برد چاپ می‌شود.

در ادامه، دستگاه Pick & Place قطعات SMD را با دقت بالا روی محل‌های تعیین‌شده قرار می‌دهد. پس از آن، برد وارد کوره Reflow می‌شود تا خمیر قلع ذوب شده و اتصال الکتریکی و مکانیکی قطعات به برد برقرار شود.

اگر پروژه دارای قطعات پایه‌دار باشد، مرحله مونتاژ DIP آغاز می‌شود. در این روش، قطعات از داخل سوراخ‌های برد عبور داده شده و به‌صورت دستی یا با دستگاه Wave Solder لحیم می‌شوند. این فناوری همچنان در بردهای صنعتی، منابع تغذیه و مدارهای قدرت کاربرد فراوانی دارد.

در پایان، تمامی بردها تحت بازرسی و آزمون‌های کنترل کیفیت قرار می‌گیرند. بسته به نوع پروژه، از بازرسی چشمی، دستگاه AOI، تصویربرداری X-Ray و تست عملکرد استفاده می‌شود تا هرگونه ایراد احتمالی پیش از تحویل محصول برطرف شود. اجرای دقیق این مراحل باعث می‌شود مونتاژ برد الکترونیکی با کیفیت بالا، خطای کم و قابلیت اطمینان مناسب انجام شود.

انواع مونتاژ (SMD،DIP  و ترکیبی)

در صنعت الکترونیک، انتخاب روش مناسب مونتاژ PCB به نوع محصول، شرایط کاری، تیراژ تولید و هزینه ساخت بستگی دارد. به همین دلیل، امروزه سه روش اصلی برای مونتاژ برد الکترونیکی مورد استفاده قرار می‌گیرد.

• مونتاژ SMT (Surface Mount Technology) رایج‌ترین فناوری تولید بردهای الکترونیکی است که برای قطعات SMD استفاده میشود. در این روش، قطعات مستقیماً روی سطح برد نصب می‌شوند و نیازی به سوراخ‌کاری برای پایه قطعات وجود ندارد. ابعاد کوچک قطعات، سرعت بالای تولید، دقت زیاد و مناسب بودن برای تولید انبوه، مهم‌ترین مزایای مونتاژ SMD هستند. به همین دلیل، بیشتر تجهیزات الکترونیکی مدرن از این فناوری استفاده می‌کنند.
• در مقابل، مونتاژ DIP (Through Hole Technology) برای قطعات پایه‌دار به‌کار می‌رود. اگرچه سرعت تولید در این روش کمتر است، اما استحکام مکانیکی بالا، تحمل بهتر در برابر لرزش و سهولت تعمیر باعث شده است که همچنان در تجهیزات صنعتی، بردهای قدرت، منابع تغذیه و برخی تجهیزات پزشکی کاربرد داشته باشد.
• در بسیاری از پروژه‌ها نیز از مونتاژ ترکیبی (Mixed Technology) استفاده می‌شود. در این روش، قطعات کوچک و حساس به‌صورت SMD نصب می‌شوند و قطعاتی مانند کانکتورها، رله‌ها، ترانسفورماتورها یا برخی قطعات قدرت با فناوری DIP مونتاژ می‌شوند. این ترکیب باعث می‌شود محصول نهایی علاوه بر ابعاد مناسب، از استحکام و قابلیت اطمینان بالایی نیز برخوردار باشد.

انتخاب مناسب‌ترین روش، یکی از مهم‌ترین تصمیم‌ها در فرآیند خدمات مونتاژ PCB است و باید با توجه به نیازهای فنی، هزینه تولید و شرایط عملکرد محصول انجام شود.

اهمیت کیفیت مونتاژ PCB در عملکرد محصول

کیفیت مونتاژ PCB تأثیر مستقیمی بر عملکرد، طول عمر و پایداری تجهیزات الکترونیکی دارد. حتی بهترین طراحی مدار و باکیفیت‌ترین قطعات، در صورت اجرای نادرست فرآیند مونتاژ نمی‌توانند عملکرد مطلوبی ارائه دهند. مشکلاتی مانند لحیم سرد، اتصال کوتاه، جابه‌جایی قطعات یا نصب نادرست می‌توانند باعث کاهش عمر محصول یا خرابی زودهنگام دستگاه شوند.

در فرآیند مونتاژ برد الکترونیکی عواملی مانند دقت نصب قطعات، کیفیت لحیم‌کاری، کنترل دمای کورهReflow، تمیزی برد و انجام تست‌های نهایی اهمیت زیادی دارند. به‌خصوص در مونتاژ SMD که قطعات ابعاد بسیار کوچکی دارند، کوچک‌ترین خطا در جانمایی یا لحیم‌کاری می‌تواند عملکرد کل مدار را تحت تأثیر قرار دهد.

از طرف دیگر، در مونتاژ DIP نیز کیفیت اتصال پایه‌ها و لحیم‌کاری اهمیت بالایی دارد؛ زیرا بسیاری از این قطعات در تجهیزات صنعتی، بردهای قدرت و سیستم‌هایی استفاده می‌شوند که نیاز به استحکام مکانیکی بالا دارند. به همین دلیل، شرکت‌های حرفه‌ای ارائه‌دهنده خدمات مونتاژ PCB معمولاً از تجهیزات بازرسی مانند AOI و تست عملکرد نهایی استفاده می‌کنند تا ایرادات پیش از تحویل محصول شناسایی شوند.

نکات مهم در انتخاب شرکت مونتاژ برد الکترونیکی

انتخاب یک مجموعه مناسب برای انجام مونتاژ برد الکترونیکی تنها به قیمت یا زمان تحویل محدود نمی‌شود. تجربه فنی، تجهیزات تولید، کنترل کیفیت و توانایی اجرای پروژه‌های مختلف، عواملی هستند که تأثیر مستقیمی بر نتیجه نهایی دارند.

یکی از مهم‌ترین معیارها، توانایی شرکت در اجرای فناوری‌های مختلف مانند مونتاژ SMD، مونتاژ DIP و بردهای ترکیبی است. مجموعه‌ای که بتواند متناسب با نیاز پروژه، بهترین روش مونتاژ را انتخاب کند، احتمال خطا و هزینه‌های اضافی تولید را کاهش می‌دهد.

بررسی فرآیند کنترل کیفیت نیز اهمیت زیادی دارد. یک شرکت حرفه‌ای باید پیش از شروع تولید، فایل‌های طراحی، لیست قطعات (BOM) و قابلیت ساخت برد (DFM) را بررسی کند و پس از پایان مونتاژ PCB، تست‌های لازم را برای اطمینان از عملکرد صحیح انجام دهد.

همچنین توانایی تأمین قطعات، مدیریت پروژه، امکان تولید در تیراژهای مختلف و پشتیبانی فنی از دیگر معیارهایی هستند که هنگام انتخاب ارائه‌دهنده خدمات مونتاژ PCB باید مورد توجه قرار گیرند.

جمع‌بندی

مونتاژ PCB مرحله‌ای حیاتی در تولید محصولات الکترونیکی است که کیفیت اجرای آن می‌تواند عملکرد نهایی محصول را تعیین کند. انتخاب فناوری مناسب، استفاده از تجهیزات دقیق و انجام کنترل کیفیت، نقش مهمی در تولید یک برد قابل اعتماد دارد.

بردی‌نو با ارائه خدمات مونتاژ برد الکترونیکی، امکان اجرای پروژه‌های مختلف شامل مونتاژ SMD، مونتاژ DIP و بردهای ترکیبی را متناسب با نیاز مشتریان، در ایران و چین فراهم می‌کند. بررسی فایل‌های طراحی، کنترل کیفیت مراحل تولید و ارائه راهکار مناسب برای هر پروژه، بخشی از فرآیند کاری این مجموعه است.

اگر برای تولید محصول الکترونیکی خود به دنبال یک مسیر مطمئن از طراحی تا مونتاژ نهایی هستید، آشنایی با خدمات مونتاژ برد الکترونیکی بردی‌نو می‌تواند به انتخاب بهتر و کاهش ریسک‌های تولید کمک کند. برای دریافت مشاوره تخصصی و بررسی نیاز پروژه، می‌توانید با کارشناسان بردی‌نو در ارتباط باشید.
