گیربکس حلزونی یکی از پرمصرف‌ترین سیستم‌های انتقال قدرت در صنایع مختلف است که به‌دلیل طراحی خاص دنده حلزونی و چرخ‌دنده برنجی، توانایی کاهش سرعت و افزایش گشتاور را در ابعاد کم و با صدای بسیار پایین فراهم می‌کند. این نوع گیربکس به‌واسطه راندمان مناسب، قیمت اقتصادی، نصب آسان و امکان استفاده در موقعیت‌های مختلف، در ماشین‌آلات بسته‌بندی، خطوط انتقال مواد، نوار نقاله‌ها، تجهیزات بالابر، صنایع غذایی و بسیاری از فرآیندهای صنعتی دیگر جایگاه ویژه‌ای دارد.

انعطاف‌پذیری بالا در طراحی ورودی و خروجی، تنوع در جنس پوسته، قابلیت کار در شرایط محیطی مختلف و نسبت تبدیل‌های گسترده، باعث شده انتخاب مدل مناسب از میان انواع گیربکس حلزونی نیازمند شناخت دقیق ویژگی‌های هر سری باشد. پس آشنایی با ساختار انواع این گیربکس‌ها، اولین قدم برای انتخاب درست و جلوگیری از آسیب‌دیدگی تجهیزات است.

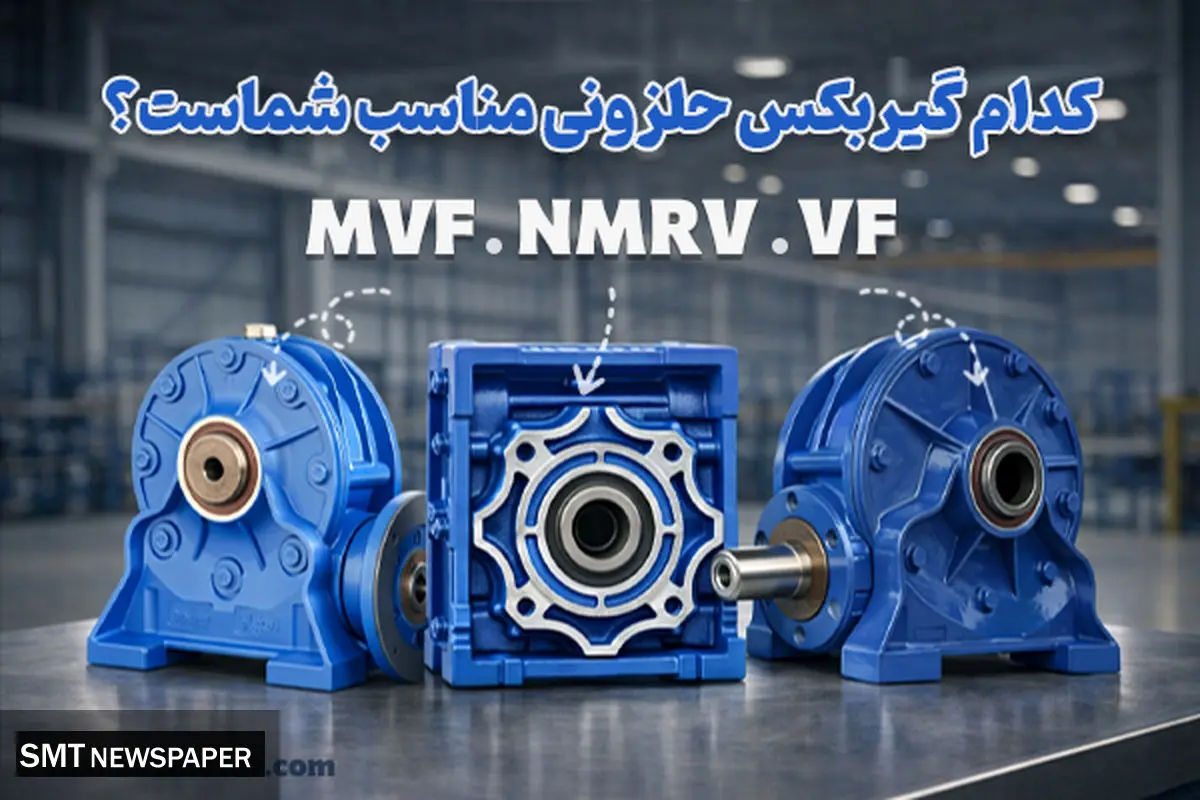

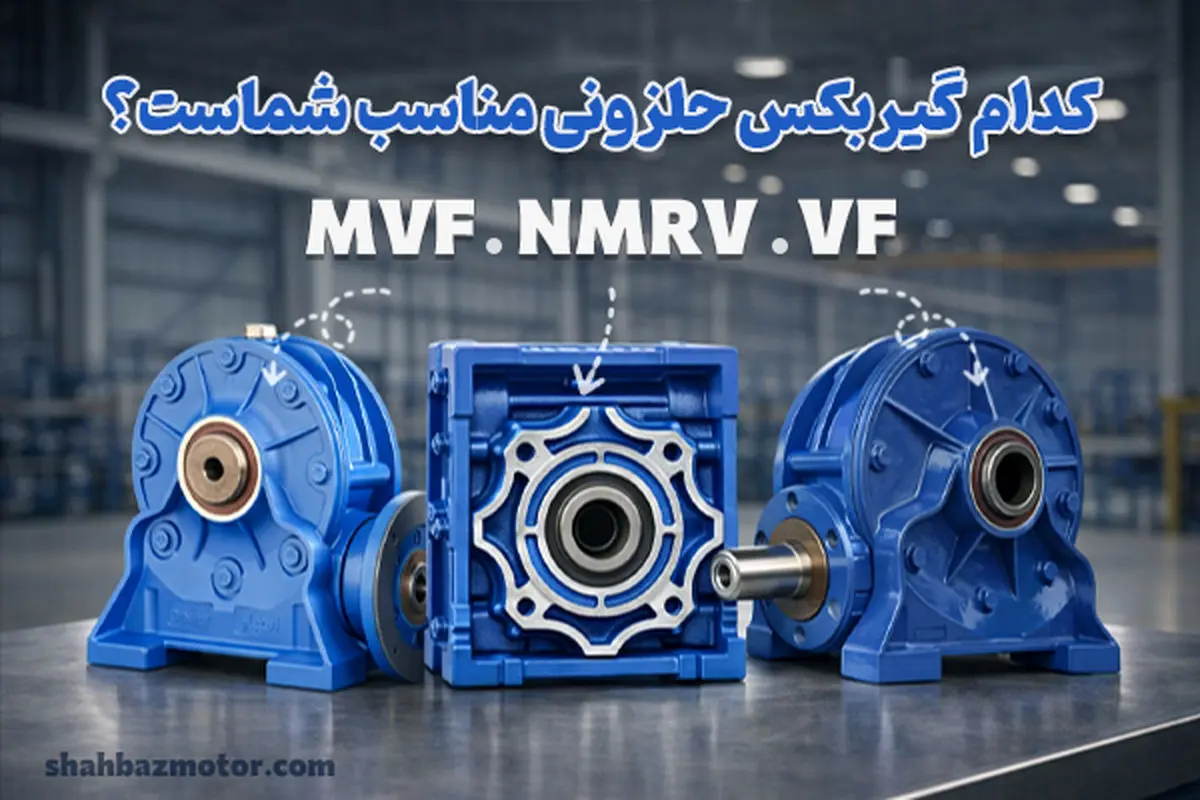

انواع گیربکس حلزونی

گیربکس‌های حلزونی با توجه به کاربرد گسترده در صنایع مختلف، در چند سری اصلی تولید می‌شوند که هر کدام ساختار و نحوه نصب متفاوتی دارند. این تفاوت‌ها شامل نوع اتصال به الکتروموتور، شکل پوسته، ورودی شافت یا فلنج، نوع خروجی و محدوده توان قابل پشتیبانی است. شناخت دقیق این موارد به شما کمک می‌کند هنگام خرید گیربکس حلزونی انتخابی دقیق و هماهنگ با نیاز صنعتی خود داشته باشید. در واقع هر مدل برای شرایط کاری خاصی طراحی شده؛ از بارهای سبک و محیط‌های محدود گرفته تا مصارف سنگین‌تر و سیستم‌های پیوسته. بنابراین بررسی توان موتور، گشتاور موردنیاز، دور خروجی و فضای نصب از مهم‌ترین معیارهای انتخاب نوع مناسب گیربکس حلزونی است.

 گیربکس حلزونی کتابی (NMRV / مکعبی)

گیربکس حلزونی کتابی یا NMRV که در بازار با نام گیربکس مکعبی نیز شناخته می‌شود، یکی از پرمصرف‌ترین مدل‌ها است. طراحی کم‌حجم این سری، امکان نصب در موقعیت‌های مختلف را فراهم کرده و همین موضوع باعث شده در خطوط صنعتی سبک تا نیمه‌سنگین کاربرد زیادی داشته باشد. این گیربکس در انواع مختلف مانند ورودی فلنج‌دار، ورودی شافت‌دار و خروجی شافت یا هالو‌شافت تولید می‌شود.

این مدل با پوسته آلومینیومی و چدنی عرضه می‌شود و هنگام انتخاب آن لازم است مشخصاتی مثل گشتاور خروجی، قطر شافت و توان ورودی با کاتالوگ محصول تطبیق داده شود. کاربران برای برآورد هزینه‌ها معمولاً ابتدا قیمت گیربکس کتابی را بررسی می‌کنند تا مناسب‌ترین مدل مطابق با نیاز کاری خود را انتخاب کنند.

گیربکس حلزونی سری VF و VF-FC

یکی از شناخته‌شده‌ترین مدل‌های این خانواده، گیربکس حلزونی VF است که به دلیل تنوع سایزبندی، راندمان مناسب و سازگاری با شرایط کاری مختلف، در بسیاری از خطوط صنعتی استفاده می‌شود. ورودی این سری به‌صورت شافت‌دار طراحی شده و همین موضوع امکان کوپل آن با انواع الکتروموتور و نصب در حالت‌های مختلف را فراهم می‌کند. این گیربکس بسته به نیاز کاربر، با پوسته آلومینیومی برای مصارف سبک‌تر و با پوسته چدنی برای شرایط کاری سنگین‌تر تولید می‌شود و نسبت تبدیل‌های گسترده آن باعث شده انتخاب مناسبی برای کاربردهایی با دور خروجی و گشتاور متفاوت باشد.

نسخه دیگری از این سری با نام گیربکس حلزونی VF FC شناخته می‌شود. این مدل در طراحی ظاهری و نحوه نصب تفاوت‌هایی با سری VF دارد و بیشتر در شرایطی مورد استفاده قرار می‌گیرد که محدودیت فضا یا نیاز به نصب در موقعیت خاص وجود داشته باشد. با این حال، از نظر عملکرد کلی، ساختار هر دو مدل مشابه بوده و برای طیف وسیعی از کاربردهای صنعتی قابل استفاده هستند.

گیربکس حلزونی سری MVF و MVF-FC

گیربکس حلزونی سری MVF و MVF-FC یکی از مدل‌های مهم گیربکس حلزونی است که با ورودی فلنج‌دار طراحی شده و امکان کوپل مستقیم با الکتروموتور را فراهم می‌کند. این طراحی باعث می‌شود نصب آن سریع‌تر انجام شود و نیاز به قطعات واسطه کاهش یابد. خروجی این سری معمولاً به صورت هالو‌شافت طراحی شده و به همین دلیل برای کاربردهایی که فضای نصب محدود است، بسیار مناسب است و عملکرد مطمئنی ارائه می‌دهد.

نسخه دیگری از این سری با نام MVF-FC وجود دارد که بیشتر در طراحی پایه و فلنج با سری MVF تفاوت دارد و برای نصب در شرایط خاص یا موقعیت‌های محدود کاربرد دارد. با این حال، از نظر ساختار داخلی و عملکرد فنی، هر دو سری مشابه بوده و برای طیف گسترده‌ای از ماشین‌آلات صنعتی، از جمله نوار نقاله‌ها، بالابرها و تجهیزات انتقال قدرت، قابل استفاده هستند.

جمع‌بندی

گیربکس‌های حلزونی ابزار کلیدی برای انتقال قدرت در صنایع مختلف هستند و انتخاب درست آن تاثیر مستقیم روی عملکرد و دوام دستگاه دارد. بسته به نیاز کاری و شرایط نصب، می‌توانید بین گیربکس حلزونی کتابی (NMRV)، گیربکس حلزونی VF و VF FC و گیربکس حلزونی سری MVF و MVF-FC انتخاب کنید. شناخت تفاوت‌های هر سری و هماهنگی آن با گشتاور، توان و فضای نصب، به شما کمک می‌کند گیربکسی کارآمد، پایدار و متناسب با خط تولیدتان داشته باشید.
